Како може бакарната шина на EV батерија да ја подобри ефикасноста и доверливоста на енергијата?

АнБакарна шина за EV батеријае критична електрична интерконекција која влијае на дистрибуцијата на струјата, зголемувањето на температурата, ефикасноста на пакувањето и долгорочната доверливост на батерискиот пакет. Овој водич објаснува како да изберете бакарни материјали, да ги одредите димензиите на проводниците, да ги процените крутите и флексибилните собирници, да управувате со отпорноста на поврзувањето, да ги специфицирате облогите и изолацијата и да избегнете вообичаени производни проблеми. Исто така, обезбедува практична листа за проверка на извори за да им помогне на инженерите и тимовите за набавки да развијат сопствени собирници кои ги исполнуваат нивните електрични, механички и производни барања.

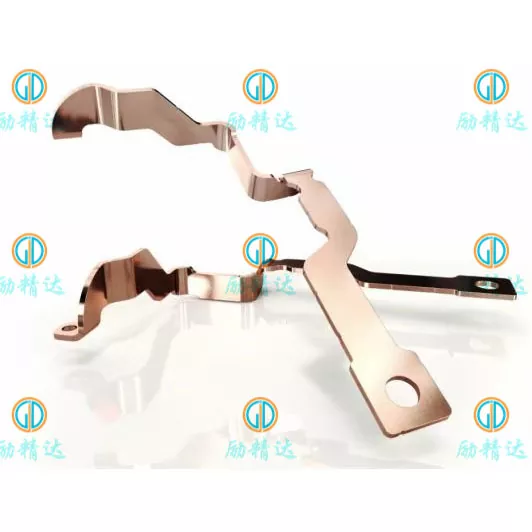

1. Што е бакарна шина за EV батерии?

АнБакарна шина за EV батеријае спроводлива метална компонента дизајнирана да пренесува електрична енергија помеѓу ќелиите на батериите, модулите, контакторите, осигурувачите, сензорите за струја и другите компоненти во високонапонскиот систем на електричното возило. Во зависност од архитектурата на батеријата, шините може да бидат рамни ленти, формирани плочи, ламинирани флексибилни проводници или специјално обликувани склопови произведени според прецизни димензионални барања.

За разлика од конвенционалните жици, собирницата може да обезбеди компактна, повторлива струјна патека со дефинирани површини за контакт и позиции за монтирање. Ова го прави особено корисен во пакувањата со батерии каде што достапниот простор е ограничен и електричните приклучоци мора да останат стабилни при вибрации и температурни промени.

Типичен EV батериски систем може да содржи неколку нивоа на собирници:

• Клеточни меѓусебни врски:Поврзете поединечни ќелии или групи ќелии во модул.
• Врски на модулите:Префрлете ја струјата помеѓу модулите на батериите и поддржете ја потребната сериска или паралелна конфигурација.
• Собирници на ниво на пакет:Поврзете ги модулите со високонапонски дистрибутивни компоненти, вклучувајќи контактори, осигурувачи и излезни терминали.
• Приклучоци за електроника за напојување:Поврзете ги батериските системи со инвертори, склопови за дистрибуција на еднонасочна струја или друга опрема со висока струја.

Специфичниот дизајн зависи од форматот на ќелијата, системскиот напон, струјниот профил, начинот на поврзување, достапниот простор за инсталација и безбедносните барања. Успешната собирница е повеќе од парче бакар: таа е инженерска компонента која мора да работи како дел од комплетното електрично и механичко склопување.

2. Зошто бакарот е важен во системите за батерии за електрични возила?

Бакарот е широко користен за интерконекции на батерии со висока струја бидејќи комбинира висока електрична спроводливост со добра топлинска спроводливост, формабилност и компатибилност со многу воспоставени процеси на производство и завршна површина.

Овие карактеристики им помагаат на инженерите да развијат компактни струјни патеки додека ги контролираат електричните загуби и поддржуваат сигурни врски. Сепак, само бакарот не гарантира добри перформанси. Мора да се земат предвид и димензиите, спојниците, условите за ладење, изолацијата и квалитетот на производството.

Помал електричен отпор

Електричниот отпор произведува топлина кога струјата минува низ проводникот. Правилно димензионирана бакарна шина може да ги ограничи загубите на отпор и падот на напонот, помагајќи да се зачува ефикасноста на преносот на енергија. Придобивката е особено релевантна кај батериските системи со висока струја, каде што дури и мало зголемување на отпорот може да создаде значителна количина на топлина.

Компактно електрично пакување

Во пакетите со батерии мора да бидат сместени ќелии, компоненти за ладење, структурни потпори, сензори, заштитни уреди и изолација во ограничено куќиште. Високата спроводливост на бакар им овозможува на дизајнерите да ги оценат релативно компактните пресеци на проводниците додека ги исполнуваат потребните електрични и топлински граници.

Прилагодлива изработка

Бакарни листови, ленти и шипки може да се сечат, печат, дупчат, свиткаат, обработуваат и обложуваат според дизајнот на компонентата. Во зависност од примената и способноста за производство, овие процеси можат да произведат приспособени обрасци на дупки, формирани терминали, карактеристики за монтирање и сложени тридимензионални форми.

Потенцијално подобрена конзистентност на склопувањето

Добро дизајнираната прилагодена шина обезбедува повторливи локации за поврзување и геометрија на монтирање. Ова може да го поедностави автоматизираното или полуавтоматското склопување, да ги намали прилагодувањата на инсталацијата и да помогне да се подобри конзистентноста на производството.

3. Која структура на собирници одговара на вашата апликација?

Изборот на вистинската структура е важна рана одлука бидејќи влијае на просторот за инсталација, флексибилноста, толеранцијата на вибрации, методите на изработка и севкупните трошоци на проектот. Најчестите опции вклучуваат крути бакарни собирници, ламинирани флексибилни собирници и плетени бакарни врски.

Кога е соодветна цврста собирница?

Цврст дизајн е погоден кога терминалите остануваат во фиксни положби и монтажната структура обезбедува соодветна поддршка. Може да биде особено практичен за дистрибуција на енергија на ниво на пакет, приклучоци со осигурувачи и компактни електрични склопови каде што е важна конзистентната геометрија.

Кога треба да размислите за флексибилна собирница?

Може да се претпочита флексибилен дизајн кога врската мора да одговара на термичко проширување, производствени толеранции или релативно движење помеѓу компонентите. Ламинираните бакарни собирници можат да комбинираат високоструен капацитет со контролиран флексибилен регион, иако терминалните области и транзициите на изолацијата сè уште бараат внимателно инженерство.

Пред да изберете која било структура, проценете го целосниот плик за инсталација, барањата за движење, редоследот на склопување, сервисниот пристап и електричното оптоварување. Дизајнот што одговара на моделот CAD сè уште може да биде тежок за инсталирање ако не се земени предвид пристапот до алатот, клиренсот на прицврстувачите или производствените толеранции.

4. Како треба да изберете бакарни материјали?

Изборот на материјалот влијае на спроводливоста, однесувањето на формирањето, компатибилноста на спојувањето, површинскиот третман и цената. Соодветната оценка зависи од производниот процес и работната средина, а не само од чистотата на бакарот.

Размислете за барањата за темперамент и формирање

Температурата на материјалот влијае на силата, еластичноста, свитливоста и враќањето на пролетта. Цврсто свиткување во дебел бакар може да предизвика пукање или искривување на површината ако материјалната состојба и радиусот на свиткување се несоодветни. Кога дизајнот содржи неколку свиоци или блиску поставени дупки, прегледот на производството може да ги идентификува ризиците пред да започне со алати или масовно производство.

Поврзете го материјалот со методот на спојување

Структурите со завртки, заварени, лемени и ламинирани наметнуваат различни барања. На пример, бакарната оценка која работи добро за конвенционална врска со завртки можеби не е најдобрата опција за специјализиран процес на заварување. Добавувачот и дизајнерскиот инженер треба да ја потврдат компатибилноста на материјалот со планираниот метод на спојување и да го потврдат завршениот спој каде што е потребно.

За меѓународни извори, наведете го потребниот стандард на материјалот, степенот, темпераментот, дебелината и дозволените замени. Општата забелешка како „висок квалитет на бакар“ е недоволна кога електричните перформанси и повторливото производство мора да се потврдат.

5. Како струјата, отпорот и топлината влијаат на дизајнот?

Тековниот капацитет е еден од најважните фактори во дизајнот на собирницата на батериите за електрични возила. Сепак, не постои универзален рејтинг на струја што се однесува на секоја бакарна лента со одредена ширина и дебелина. Вистинските перформанси зависат од геометријата на проводникот, температурата на околината, условите на куќиштето, ладењето, отпорот на поврзување и времетраењето на електричното оптоварување.

Разберете ги основните електрични односи

За DC систем, струјата може да се процени од моќноста и напонот:

Во овие односи, I е струја, P е електрична моќност, V е напон, R е отпор, ρ е отпорност на материјалот, L е должина на проводникот, а A е површина на пресек. Равенките обезбедуваат почетна точка за пресметките на дизајнот, а не замена за термичка анализа или тестирање.

Поимот квадрат-тековен е особено важен. Ако струјата се удвои додека отпорот останува непроменет, загубата на отпорна моќност се зголемува за фактор четири. Ова ги прави критичните размислувања за моменталниот профил, работниот циклус и квалитетот на врската.

Одделно проценете ја континуираната и максималната струја

Системите на EV батерии може да доживеат континуирано празнење, кратки врвови на забрзување, регенеративно сопирање и оптоварување на полнење. Овие работни услови можат да создадат различни термички барања. Дизајнот што толерира краток врв можеби не е соодветен за истата струја што се применува постојано.

Инженерите треба да го дефинираат следново пред да ги финализираат димензиите на проводникот:

• Номинален напон на системот и максимален работен напон.
• Континуирана струја, врвна струја и врвно времетраење.
• Амбиентална температура во близина на собирницата и очекуваниот опсег на работна температура.
• Дозволено зголемување на температурата и на проводникот и на точките за поврзување.
• Должина на проводникот, достапен пресек и ориентација на инсталацијата.
• Услови за ладење, соседни извори на топлина и вентилација на куќиштето.
• Максимално дозволен пад на напон и релевантни барања за заштита.

Не ја занемарувајте целосната термичка патека

Топлината може да ја напушти собирницата преку конвекција, зрачење, хардвер за монтирање, поврзани терминали или блиски структури. Изолацијата и затвореното куќиште може да ја променат дисипацијата на топлина. Како резултат на тоа, две собирници со идентични бакарни димензии може да достигнат различни температури во различни склопови.

Силен процес на развој комбинира пресметка, инженерски преглед и тестирање под репрезентативни услови. За безбедносни критични апликации, валидацијата на порастот на температурата треба да ги одразува наменетите материјали, површинскиот третман, начинот на прицврстување и околината за инсталација.

6. Како можете да спречите неуспеси во врската?

Висококвалитетниот бакарен проводник сепак може да не обезбеди сигурни перформанси ако неговите врски се лошо дизајнирани. При висока струја, прекумерниот отпор на контакт може да генерира локализирана топлина, да ја забрза деградацијата на површината, да ја оштети блиската изолација или да придонесе за олабавување на зглобовите.

Внимателно дизајнирајте ги површините за контакт

Зглобовите за завртки бараат соодветна површина за контакт, плошност на површината, избор на прицврстувачи и контролирана сила на стегање. Положбата на дупката, брусите, деформацијата, контаминацијата и некомпатибилните завршетоци на површините може да влијаат на конечниот интерфејс. Спецификациите на склопот треба да го дефинираат релевантниот вртежен момент на завртките или процедурата за прицврстување наместо да го остават на проценката на индивидуалниот оператор.

Контролирајте ги заварените и ламинираните врски

Флексибилните ламинирани собирници често користат врзани или заварени терминални зони за поврзување на повеќе бакарни слоеви. Зглобот мора да обезбеди соодветен електричен континуитет и механички интегритет без да се оштети флексибилниот дел. Треба да се утврдат параметрите за заварување, геометријата на терминалот, внесот на топлина и методите на инспекција за вистинскиот оџак на материјали.

План за вибрации и термички циклус

Електричните возила работат под постојани вибрации и температурни промени. Разликите во термичката експанзија помеѓу поврзаните компоненти може да предизвикаат стрес на шините и прицврстувачите. Флексибилните делови, соодветните потпори, соодветните празнини и квалификуваните методи на спојување можат да помогнат во исполнувањето на овие услови.

7. Како позлата и изолацијата ја подобруваат безбедноста?

Површинскиот третман и изолацијата се функционални решенија за дизајн, а не само опции за козметичка завршна обработка. Тие можат да влијаат на однесувањето на контактот, отпорноста на корозија, електричната изолација, конзистентноста на склопувањето и безбедноста на сервисот.

Изберете позлата за околината за контакт

Позлата од калај, никел и сребро може да се користи во различни апликации со собирници. Калајот најчесто се смета за многу интерфејси за електрични контакти поради неговата цена и практични карактеристики на контакт. Никелот може да биде соодветен за одредени температурни или еколошки барања, додека среброто може да се земе предвид онаму каде што неговите својства на електричен контакт го оправдуваат дополнителниот трошок.

Конечниот избор мора да ги земе предвид терминалот за парење, работната температура, влажноста, контаминацијата, изложеноста на корозија, контактниот притисок и применливите барања за производот. Дебелината на облогата, покриеноста, маскирањето и критериумите за проверка треба да се специфицираат онаму каде што тие влијаат на функционалноста.

Наведете изолација според напонот на системот

Во зависност од дизајнот, шините може да користат цевки за термичко собирање, полимерни чаури, обликувани капаци, епоксидни премази или други инженерски системи за изолација. Секое решение има различни барања за отпорност на температура, диелектрични перформанси, механичка заштита и производствена способност.

Високонапонските склопови, исто така, бараат соодветни растојанија на лази и клиренс. Овие растојанија зависат од применливата безбедносна рамка, работниот напон, распоредот на изолацијата, еколошките услови и конструкцијата на производот. Тие треба да бидат воспоставени од одговорниот дизајнерски инженер наместо да бидат избрани од генерички дијаграм со собирници.

Изолацијата мора да биде компатибилна и со свиоци, контактни прозорци, места за прицврстување и алатки за склопување. Лошо дефинираните површини со изложени метали може да доведат до неконзистентно рачно отсекување, случајно оштетување или намалена електрична заштита.

8. Кои производни процеси обезбедуваат постојан квалитет?

Квалитетот на производството зависи од тоа колку добро функционираат материјалот, алатот, редоследот на формирање, завршната површина и планот за инспекција. Најсоодветниот процес зависи од геометријата на компонентата, дебелината на материјалот, барањата за толеранција, количината на прототипот и очекуваниот обем на производство.

Чекор 1: Преглед на дизајн и производствена способност

Пред производството, производителот треба да го прегледа цртежот, спецификацијата на материјалот, локациите на дупките, геометријата на свиоците, областите за контакт, зоните на обложување и барањата за изолација. Овој преглед помага да се идентификуваат карактеристиките што може да ги зголемат трошоците или да создадат ризици за квалитетот.

Чекор 2: Подготовка и сечење материјал

Бакарниот лист, лента или шипка се подготвуваат според одобрената спецификација на материјалот. Ласерско сечење, удирање, печат, CNC обработка или други соодветни методи може да се изберат врз основа на потребната геометрија и економијата на производството.

Чекор 3: Формирање и димензионална контрола

Операциите на свиткување и формирање ја воспоставуваат конечната геометрија. Материјалот со пружина, радиусот на свиткување, прецизноста на алатот и врските од дупка до свиткување може да влијаат на вклопувањето на склопот. Треба да се идентификуваат критичните димензии пред да се финализира инспекцискиот план.

Чекор 4: Спојување и завршна површина

Во зависност од дизајнот, компонентата може да бара заварување, лепење на терминалите, бришење, позлата, чистење или изолација. Секоја операција треба да биде компатибилна со избраната класа на бакар и планираното опкружување за работа.

Чекор 5: Инспекција и валидација

Соодветен план за квалитет може да ги вклучи следните проверки:

• Сертификати за материјали и верификација на дојдовен материјал.
• Димензионална проверка на дебелината, ширината, локациите на дупките, аглите на свиткување и плошноста.
• Визуелна проверка за пукнатини, гребнатини, гребнатини и површински дефекти.
• Дебелината и покриеноста на облогата се проверува таму каде што е наведено.
• Проверки на електричен отпор или континуитет.
• Јачина на зглобот, зголемување на температурата, изолација или еколошки тестови кога тоа го бара проектот.

Не секоја компонента бара секој тест. Планот за инспекција треба да се заснова на функцијата на делот, барањата на клиентите, важечките стандарди и проценката на ризикот. Онаму каде што се потребни контроли за производство на автомобили или формални документи за квалификација, овие очекувања треба да се договорат пред масовното производство.

9. Како купувачите можат да ги намалат ризиците за набавка на извори?

За тимовите за набавки, главниот предизвик е да се добие компонента што ги исполнува инженерските барања по конкурентна вкупна цена. Понудата заснована само на бакарна тежина или надворешни димензии може да ги изостави основните барања за производство и валидација.

Подгответе комплетно барање за понуда

Јасниот RFQ му помага на производителот да го оцени дизајнот, да ги идентификува ризиците од производството и да го цитира соодветниот процес. Секогаш кога е можно, обезбедете 2D инженерски цртеж и 3D CAD датотека заедно со следните информации.

Оценете ги вкупните трошоци, а не само единечната цена

Набавната цена е само еден дел од вкупните трошоци. Алатката, искористеноста на материјалите, секундарната обработка, позлата, изолацијата, проверката, пакувањето, времето на носење и инженерските промени може да влијаат на економијата на проектот.

Добавувачот што нуди пониска почетна цена можеби не е најекономичен избор ако делот бара повторени прилагодувања или произведува неконзистентни резултати од склопувањето. Спротивно на тоа, непотребните тесни толеранции, прекумерната покриеност на облогата или премногу сложената геометрија може да ги зголемат трошоците без да обезбедат значителна функционална придобивка.

Прегледајте ги можностите на добавувачите пред производството

Прашајте ги потенцијалните производители како тие ја контролираат конзистентноста на материјалот, критичните димензии, брусите, свиоците, облогата и следливоста на готовиот дел. Побарајте примероци или записи за инспекција каде што е соодветно, и договорете се за критериумите за прифаќање пред да се заложите за голема нарачка.

За купувачите кои развиваат прилагодени метални компоненти,Xiamen Lijingda Хардверски производи Co., Ltd.може да се вклучи во процесот на евалуација на добавувачот за релевантни барања за хардвер и производи од прецизен метал. Пред да нарачате бакарна шина за EV батерии, потврдете ги специфичните способности на компанијата за производство на собирници, опциите за материјали, достапните процеси на спојување и доработка, квалитетна документација и искуство со наменетата апликација.

Најефективниот процес на набавка рано ги обединува тимовите за инженерство и купување. Кога електричните барања, цртежите, начинот на производство и критериумите за прифаќање се усогласени пред понудата, двете страни можат да ги намалат ревизиите што може да се избегнат и да го подобрат преминот од прототип во производство.
